P-15B耙斗装岩机荣获

1978年全国科学大会奖







    适用于平巷及倾角不大于30°的斜巷掘进装碴。按耙斗容积分类,分别适用于净断面4.5m26m29m2巷道掘进。其中P30BP60B可增设风动推车系统,加快井下调车时间

    中国煤炭机械工业协会推荐的煤矿机电放心产品。

(证书编号:FXPD-3001)

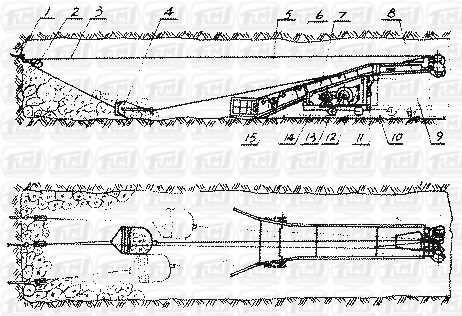

安装使用示意图↑

     1、固定楔  2、尾轮   3、钢丝绳   4、耙斗       5、簸箕口  6、连接槽   7、中间槽   8、卸载槽
     9、矿车   10、轨道  11、导向轮  12、操纵机构  13、绞车   14、台车    15、升降装置


技 术 参 数
型号 P15B P30B P60B P90B
耙斗容量 m3 0.15 0.30 0.60 0.90
生产率 m3/h 14~25 35~50 70~110 95~140
轨距 mm 600 600/900 600/900 600/900
轴距 mm 750 930 1250 1370
绞车型式 三行星齿轮双滚筒绞车
主绳牵引力 kN 7.2~10.4 12.3~18.5 20.0~28.0 31.0~50.0
牵引速度 m/s 1.05~1.52 0.85~1.22 0.97~1.35 1.02~1.42
钢丝绳直径 mm 12.5 15.5 15.5 17.0
电动机 功率 kW 11 17 30 45
电压 V 380/660
外形尺寸 mm(长×宽×高) 5000×1170×1850 6740×1500×1950 7090×1850×2350 8600×2050×2750
总重 kg 2450 3500 5600 7500
适用 净高 m 1.9 2.4 2.8 3.4以上
净断面 m 4.5 5.0 9.0 9.0以上
