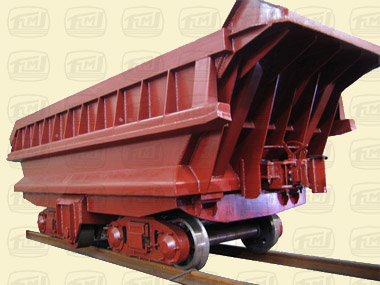

底侧卸式矿车
是井下矿山巷道运输作业系统采用的一种运矿专用设备，其独特的结构设计使矿车集运输与卸矿功能于一体，具有运行平稳、承载能力高、准确的卸载啮合轨迹、坚固耐用、使用维护方便等特点。
产品规格：YDCC10-9 |
|||
|

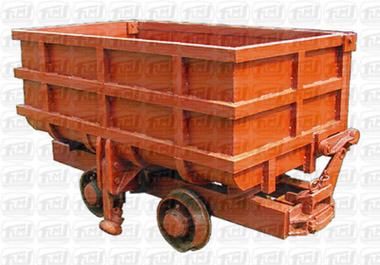

单侧曲轨侧卸式矿车
主要矿山运送各种矿石、煤炭和矸石等散状物料。具有自动侧卸、自动复位等特点，不但可以用于平巷，而且可以用在30°以下巷道，在水平轨道上可用机车牵引运输列车，运送效率高。
产品规格：MCC1.2 |
|
|||
|
|

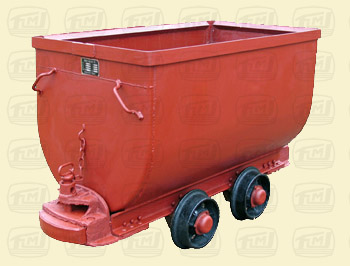

固定车箱式矿车
产品规格：MGC1.1-6 MGC1.7-9 |
|||
|

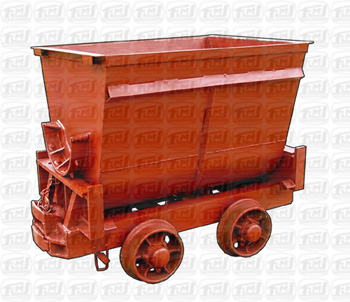

翻斗式矿车 主要用于矿山 、工厂、建筑工地等处运输各种矿石、废石、煤炭和矸石等散状物料。
产品规格：MFC0.70-6 |
|
|||
| 技 术 参 数 | ||||
|
项目名称 |
YDCC12-9底侧卸式矿车 |
YDCC6-9底侧卸式矿车 |
YDCC4-7底侧卸式矿车 |
|
|
矿车容积 m3 |
12 |
6 | 4 | |
|
最大载重量 t |
24.5 | 15 | 10 | |
|
外形尺寸 |
长 |
5600 |
5400 | 3900 |
| 宽 |
2050 |
1750 | 1600 | |
| 高 |
2040 |
1650 | 1600 | |
|
轨距 mm |
900 |
900 | 762 | |
| 轴距 mm | - | - | 1320 | |
|
两转向架中心间距 mm |
2200 |
1700 | - | |
|
转向架轴距 mm |
900 |
800 | - | |
|
车轮直径 mm |
Φ450 |
Φ400 | Φ450 | |
|
牵引高 mm |
780 |
730 | 600 | |
|
允许牵引力 kN |
60 |
60 | 60 | |
|
卸载方式 |
底侧卸式 |
底侧卸式 |
底侧卸式 |
|
|
卸载角 ° |
50 | 50 | 50 | |
|
矿车之间联接型式 |
自动挂钩 |
自动挂钩 |
自动挂钩 | |
|
矿车自重 t |
11.8 |
6.38 | 4.32 | |
| 技 术 参 数 | ||||||||
| 项目名称 | 翻斗式矿车 | 固定车箱式矿车 | 单侧曲轨侧卸式矿车 | |||||
| MFC0.7-6 | MFC0.75-6 | MGC1.1-6 | MGC1.7-9 | MCC1.2 | MCC1.6 | MCC2.0 | ||
| 容积 ( m3 ) | 0.7 | 0.75 | 1.1 | 1.7 | 1.2 | 1.6 | 2.0 | |
| 装载重量 ( kg ) | 1750 | 1880 | 1800 | 2700 | 3000 | 4000 | 5000 | |
| 轨距 ( mm ) | 600 | 600 | 600 | 900 | 600 | 600 | 600 | |
| 轴距 ( mm ) | 600 | 550 | 550 | 750 | 600 | 800 | 1000 | |
| 轮径 ( mm ) | 300 | 300 | 300 | 350 | 300 | 350 | 400 | |
| 牵引高 ( mm ) | 320 | 320 | 320 | 320 | 320 | 390 | 390 | |
| 额定牵引力( kN ) | 60 | 60 | 60 | 60 | 60 | 60 | 60 | |
| 卸载角 | ≥40° | ≥40° | － | － | ≥40° | ≥40° | ≥40° | |
|
外 形 尺 寸 |
长 ( mm ) | 1650 | 1700 | 2000 | 2400 | 2380 | 2580 | 3080 |
| 宽 ( mm ) | 980 | 980 | 880 | 1150 | 1050 | 1200 | 1210 | |
| 高 ( mm ) | 1200 | 1250 | 1150 | 1150 | 1250 | 1300 | 1300 | |
| 联接器型式 | 单、三环插销式 | |||||||
| 总重 ( kg ) | 680 | 540 | 590 | 830 | 1100 | 1420 | 1800 | |
